Установки факельные УФСКА-В оснащаться автоматизированной системой управления розжигом и контроля пламени (АСУРКП), которая состоит из пультов управления, блока управления газом, дежурных горелок в которые входят запальные электроды – они же датчики пламени, тоководов и высоковольтных блоков.

АСУРКП обеспечивает быстродействие и надёжность розжига дежурных горелок и факельного оголовка за одну две секунды, гибкую систему управления процессом «электророзжиг – контроль пламени – розжиг факела» в ручном (ПНР и регламентные работы) и автоматических режимах как с факельной площадки, так и из операторной.

В автоматическом режиме, с момента нажатия кнопки «пуск», происходит:

– автоматический розжиг без участия оператора;

– автоматический контроль пламени дежурных горелок;

– автоматический розжиг в случае погасания пламени дежурной горелки.

Преимущества АСУРКП:

1. При использовании АСУРКП обеспечен автоматический запуск факельной установки по факту контроля пламени.

2. В системе АСУРКП используется инновационная технология с ионизационным контролем пламени.

3. Применена однопроводная конструкция автоматизированной дежурной горелки в едином защитном кожухе, в которой совмещены функции зажигания и контроля пламени от единого встроенного электрода.

4. Не требует регулировки по расходам топливного газа. Запальный газ не применяется вообще.

5. Для пуска дежурной горелки используется попутный нефтяной газ того же состава, что и на основном сбросе.

6. Обеспечено горение газа на дежурной горелке с содержанием азота до 80%.

7. Штатный режим по расходу газа на одну дежурную горелку до 4 м3/час.

Дежурная горелка изготовлена из жаропрочной стали которая защищает дежурную горелку от температурных воздействий и предназначена для розжига и поддержания горения сбросного газа, а также для контроля пламени.

Дежурная горелка состоит из: 1 – кожух (он же является корпусом), 2 – токовод, 3 – газопровод.

Дежурная горелка крепится на оголовке при помощи кронштейнов с направлением устья горелки в зону горения.

Токовод предназначен для подвода высокого напряжения к электродам дежурной горелки. Токовод выполнен из нескольких секций, скреплённых между собой фланцевым соединением. Токовод состоит из: 1 – корпус, 2 – фланцы, 3- прокладка, 4 – контакт-переходник.

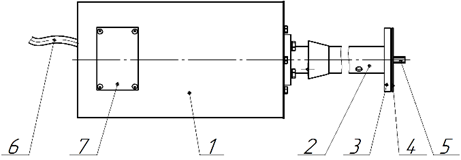

Высоковольтный блок предназначен для формирования высокого напряжения, а также переключения режимов работы дежурной горелки.

Высоковольтный блок состоит из: 1- корпус, 2- токовод, 3- фланец, 4- прокладка, 5- контакт-переходник, 6- кабель в защитном металлорукаве, 7- табличка завода изготовителя.

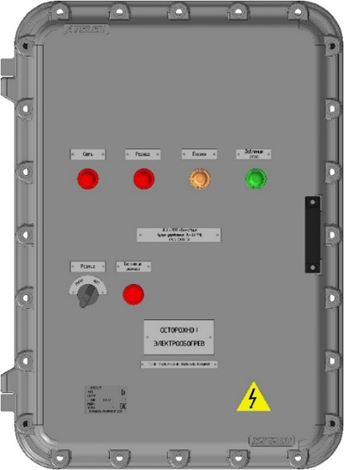

Пульт управления местный (далее ПУМ) факельной системы (взрывозащищенная оболочка) предназначена для контроля состояния дежурной горелки, автоматизированного и ручного розжига.

Пульт управления факельной системой обеспечивает:

– ручной и автоматизированный розжиг дежурной горелки;

– контроль состояния дежурной горелки;

– передачу сигнала контроль пламени;

– протокол RS-485 Modbas RTU;

– сухие контакты.

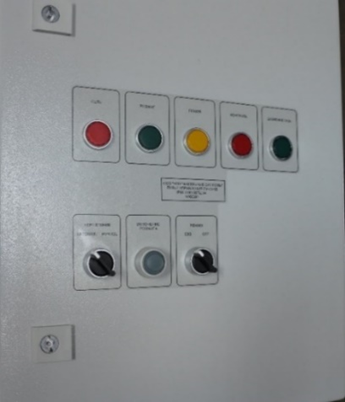

Пульт управления дистанционный (далее ПУД) предназначен для управления розжигом дежурной горелки в ручном и автоматическом режимах из операторной, а также для обработки и передачи информации по розжигу и контролю пламени на верхний уровень.

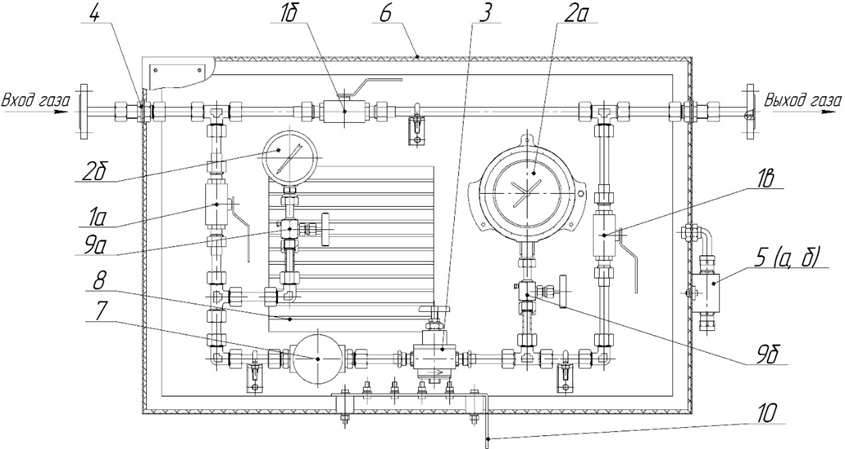

Блок управления газом (далее БУГ)  предназначен для подготовки топливного газа, подаваемого на дежурные горелки. БУГ выполняет поддержание заданного давления топливного газа. БУГ представляет собой систему агрегатов и газопроводов, размещённых в шкафу. БУГ (рисунок 6) состоит из: кранов шаровых 1а – 1в, манометра сигнализирующего 2а, манометра показывающего 2б (оснащенных вентильными блоками поз.9а, 9б), редуктора газового 3, переборочных штуцеров, фильтра 7. Внутри корпуса устанавливается электрический обогреватель 8. Оборудование размещено в металлическом корпусе 6. Снаружи корпуса установлена распределительная коробка 5(а, б) во взрывозащищённом исполнении для подключения кабелей питания обогревателя и КИП.

Рисунок  – Блок управления газом

1(а, б, в) – Кран шаровый; 2(а, б) – Манометр; 3 – Редуктор; 4 – Штуцер переборочный; 5(а, б) – Коробка соединительная; 6 – Корпус; 7 – Фильтр; 8 – Обогреватель, 9 (а, б) – вентильный блок
