Горелочные устройства типа ГМТу
Горелочные устройства типа ГМТу изготавливаются в соответствии с техническими условиями ТУ 28.21.11-001-96229084-2021. Технические условия соответствуют требованиям нормативной документации: ГОСТ Р ГОСТ 21204-97 «Горелки газовые промышленные. Общие технические требования»
Горелки предназначены для сжигания топливного природного газа по ГОСТ 5542 с рабочим давлением 5-100 кПа, в том числе теплонеустойчивых природных газов
Согласно ГОСТ 21204 горелки классифицируются:
- а) по способу подачи компонентов горелки инжекционно-дутьевого типа с невстроенным вентилятором;
- б) по способу подготовки горючей смеси без предварительного смешения;
- в) по скорости продуктов сгорания на выходе из горелки от 20 до 70 м/с;
- г) по характеру потока, истекающего из горелки закрученный неразомкнутый;
- д) по номинальному давлению газа перед горелкой относится к низкому (до 5000 Па);
- е) по способу регулирования характеристик факела относятся к регулируемым;
- ж) по необходимости регулирования коэффициента избытка воздуха относятся к регулируемым;
- и) по локализации зоны горения в огнеупорном туннеле или в камере горения горелки;
- к) по возможности использования тепла продуктов сгорания – без подогрева воздуха и газа;
- л) по степени автоматизации с ручным, автоматическим управлением.
Обозначение горелки: Горелка ГМТу-Х-ХХ
ТУ 28.21.11-001-96229084-2021, где:
- Г- горелочное устройство;
- Т-теплозащищенное;
- М – многорежимное;
- у – универсальное;
- Х – автоматизированная (1), неавтоматизированная (2);
- ХХ – инжекционная (01), инжекционно-дутьевая (02).
Горелка инжекционная ГМТу-1-01 печная работает следующим образом: воздух за счет инжектирующего действия газовых струй истекающих из сопел форсунок и разрежения в печи поступают в горелку через отверстия веерной заслонки , далее часть воздуха поступает в зазор между корпусом и коллектором , поступает в камеру смешения, при этом поток воздуха закручивается аппаратом направляющим с лопатками , центробежными силами отбрасывается к периферии камеры смешения, где по пути интенсивно перемешивается с газом.
При изменении нагрузки по тепловой мощности конструкцией горелки предусмотрена настройка на необходимый режим работы.
Сменные форсунки горелки подбираются по диаметру каналов на необходимый расход газа и тепловую мощность горелки. Установка запальной горелки c запально-защитным устройством (ЗЗУ) предусмотрена в горелочном камне. На кожухе горелки по его периметру расположены три дополнительных окна вторичного воздуха 6 выполняющие также роль смотровых лючков.
Конструкция горелок предусматривает теплозащитный экран. Данная конструкция позволяет настраивать горелку на необходимый режим в зависимости от тепловой нагрузки, осуществлять замену форсунок, снизить расход топлива, снизить содержание CO и NOx в продуктах сгорания, регулировать длину факела.

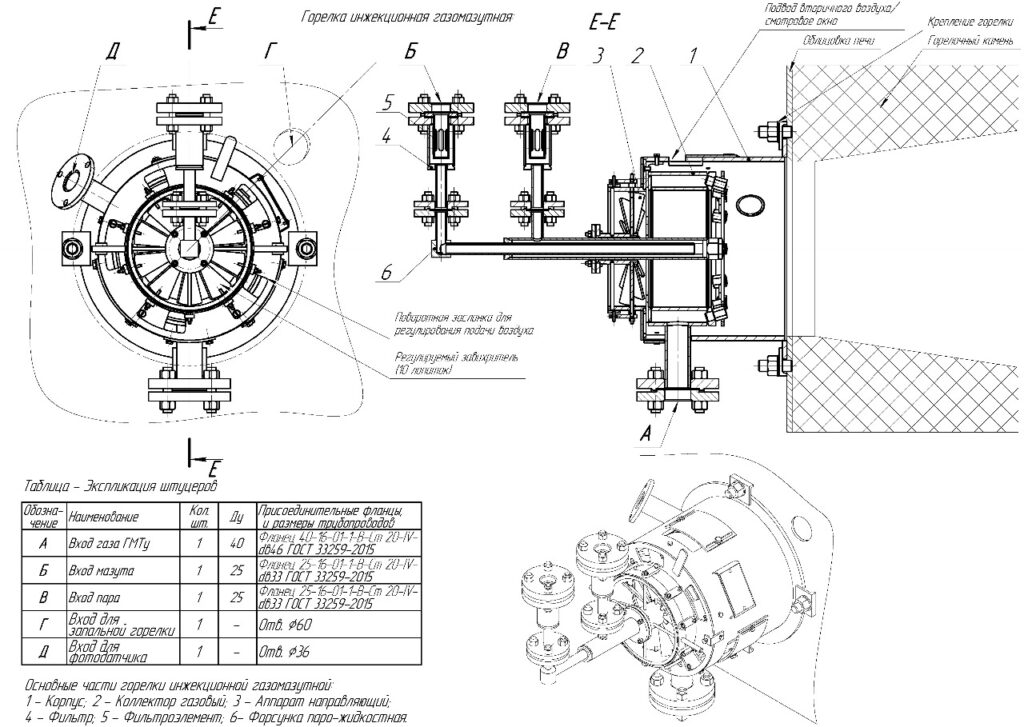

Рисунок (Горелка инжекционная ГМТу-1-01)
Горелка инжекционо-дутьева ГМТу-1-02 печная работает следующим образом: воздух за счет инжектирующего действия газовых струй из каналов сопел и разрежения в печи поступают в горелку через отверстия завихрителя, далее часть воздуха поступает в зазор между корпусом и коллектором, другая часть воздуха через заслонку воздуховода и воздуховод и поступает в камеру смешения, при этом поток воздуха в воздуховоде закручивается завихрителем и часть его, центробежными силами отбрасывается к периферии камеры смешения, где по пути интенсивно перемешивается с газом.
При изменении нагрузки по тепловой мощности конструкцией горелки предусмотрена настройка на необходимый режим работы, а также конструкцией горелки предусмотрено (при помощи фланцевого соединения) подключение к системе воздуховодов с дополнительной подачей воздуха от воздуходувок.
Сменные сопла горелки подбираются по диаметру каналов на необходимый расход газа и тепловую мощность горелки. Установка запальной горелки c запально-защитным устройством (ЗЗУ) предусмотрена на корпусе ГМТу. На корпусе горелки по его периметру расположены три дополнительных окна вторичного воздуха, выполняющие также роль смотровых лючков.
Конструкция горелок предусматривает защитный тепловой экран.
Данная конструкция позволяет настраивать горелку на необходимый режим в зависимости от тепловой нагрузки, осуществлять замену сопел, снизить расход топлива, снизить содержание CO и NOx в продуктах сгорания, регулировать длину факела.

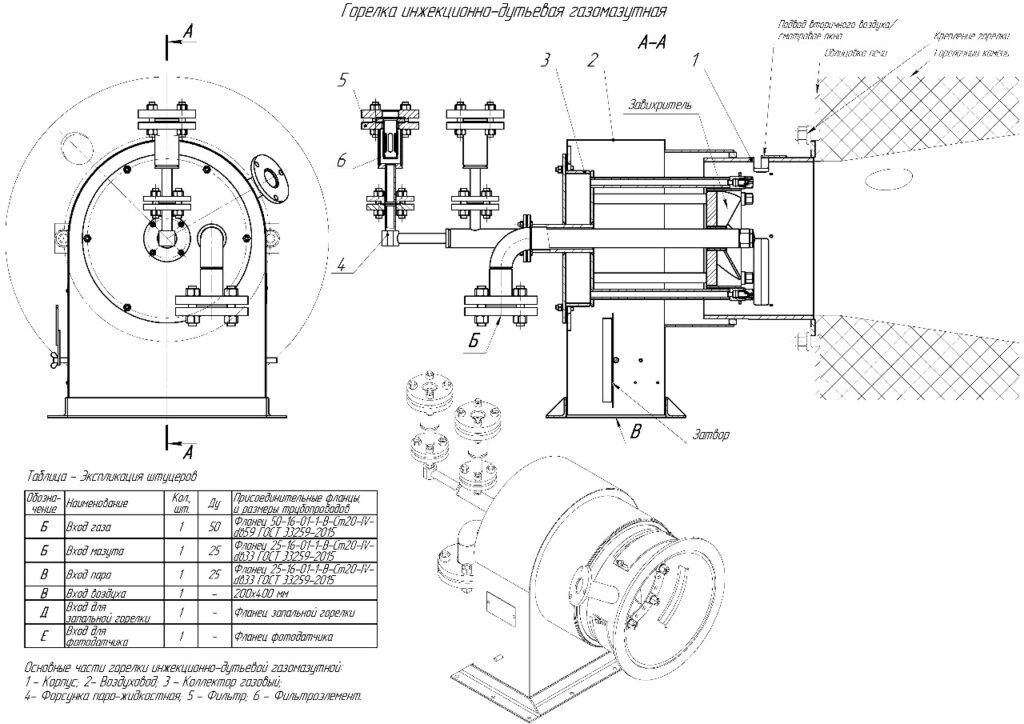

Рисунок (Горелка инжекционо-дутьева ГМТу-1-02)
