Горизонтальные установки
Установки факельные УФСКА-Г (горизонтальные) изготавливаются в соответствии с техническими условиями ТУ 28.99.39-001-96229084-2020. Технические условия соответствуют требованиям нормативной документации: ГОСТ Р 53681-2009 «Нефтяная и газовая промышленность. Детали факельных устройств для общих работ на нефтеперерабатывающих предприятиях. Общие технические требования», ГОСТ Р 58367-2019 «Обустройство месторождений нефти на суше. Технологическое проектирование», ГОСТ Р 57955-2017 «Здания и сооружения газонефтедобывающих производств. Нормы проектирования», «Руководство по безопасности факельных систем» утвержденному приказом №450 от 22.12.2021 г. Федеральной службы по экологическому, технологическому и атомному надзору, ANSI/API STANDARD 537 THIRD EDITION, MARCH 2017 Flare Details for Petroleum, Petrochemical, and Natural Gas Industries
Горизонтальная факельная установка (ГФУ) — это промышленное оборудование, предназначенное для безопасного сжигания избыточных, аварийных или технологических газов и паров на предприятиях нефтегазовой, газовой, нефтехимической и нефтеперерабатывающей отраслей. Она также используется для утилизации промышленных стоков, смесей и жидкостей. ГФУ обеспечивает безопасное термическое обезвреживание сбросов, снижая вредные выбросы в атмосферу.
Установки факельные горизонтальные УФСКА-Г с автоматизированной системой управления розжигом и контролем пламени (АСУРКП), соответствуют условиям эксплуатации У, УХЛ, ХЛ по ГОСТ 15150-69, категория размещения 1 по ГОСТ15150-69.
В зависимости от технического задания в состав ГФУ входят:
- Факельный оголовок смонтированная на раме-основании, снабженный защитным экраном и дежурной горелкой
- Блок управления топливным газом БУГ для дежурной горелки;
- Пульт управления розжигом и контролем пламени;
- Комплект контрольных кабелей.
- Обратный клапан – по требованию Заказчика

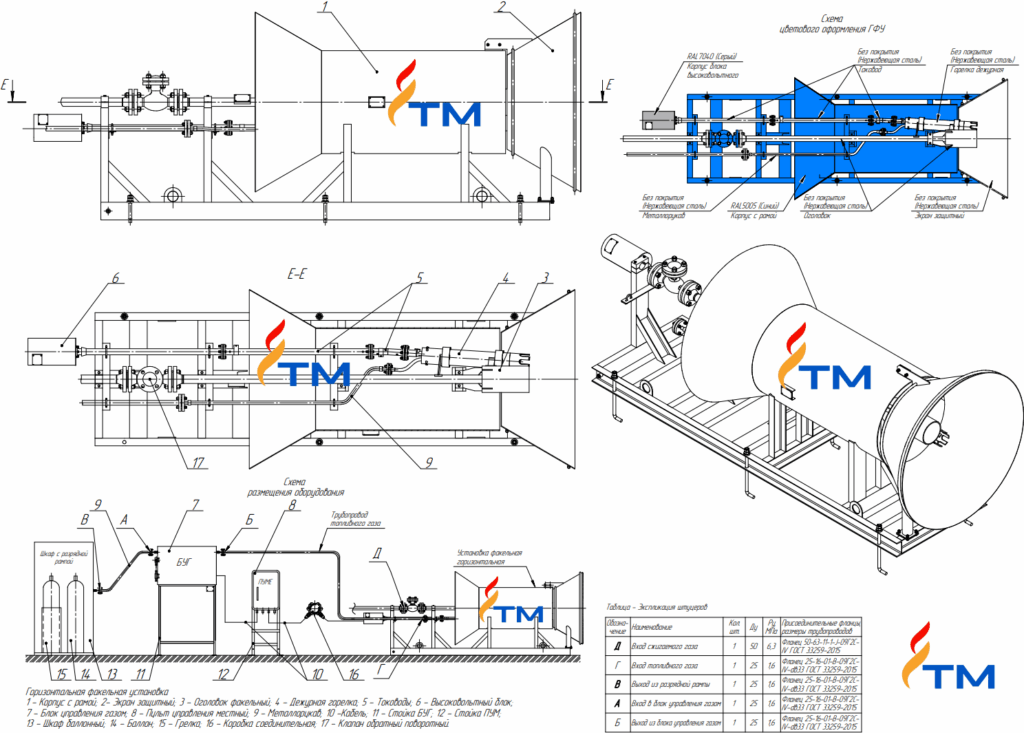

Типовая горизонтальная факельная установка УФСКА-Г-50
Кнопка на скачивание ОЛ (файл ОЛ на горизонтальный факел УФСКА-Г)
